Fabricación de barandillas de seguridad según EN14122-3
La seguridad en trabajos en altura continúa siendo uno de los principales desafíos en construcción, industria y mantenimiento de instalaciones. En este contexto, la barandilla de seguridad se ha consolidado como una de las soluciones más eficaces dentro de los sistemas de protección colectiva, eliminando o reduciendo el riesgo de caída sin depender del comportamiento individual del trabajador.
Sin embargo, no todas las barandillas ofrecen el mismo nivel de seguridad y lo más imporante no todas cumplen con los requisitos normativos exigibles. En España, el diseño y fabricación de estos sistemas está regulado principalmente por la norma EN14122-3, Seguridad de las máquinas. Medios de acceso permanente a máquinas e instalaciones industriales. Parte 3: Escaleras, escalas de peldaños y guardacuerpos.
Esta normal establece los requisitos específicos para barandillas permanentes de acceso a maquinaria, en combinación con la Ley 31/1995 de Prevención de Riesgos Laborales, que establece la obligación de priorizar medidas de protección colectiva frente a las individuales.
Es importante recordar en qué situaciones se debe de instalar una barandilla de seguridad:
- Se debe de instalar cerca de zonas peligrosas en las que exista un peligro de desplome
- Si la altura de la posible caida es superior a 500mm
- Si la separación entre una plataforma y la pared es superiora 200mm o si existe más de 300mm debe de llevar rodapié.
- La distancia entre los ejes de los montantes se debe de limitar, preferentemente a 1500mm. Sin embargo, si se excede, se debe prestar una atención especial a la resistencia del anclaje a los montantes y de los dispositivos de fijación. Como es el caso de nuestra barandilla Ananke Plate ensayado a 1600mm.
- Si se requiere el acceso a través de la barandilla, se debe utilizar una puerta de cierre automático.
Desde la perspectiva del fabricante, cumplir con estas exigencias implica desarrollar un proceso técnico integral que abarca desde la fase de diseño hasta la certificación del producto y su instalación.
En este artículo detallamos cómo se desarrolla este proceso, qué aspectos resultan críticos en cada fase y qué errores deben evitarse para garantizar un sistema seguro, duradero y conforme a normativa.
Fases del proceso de fabricación de una barandilla de seguridad
El diseño como base del cumplimiento normativo
El desarrollo de una barandilla de seguridad comienza siempre en la fase de diseño técnico. Es aquí donde se definen todos los parámetros que determinarán si el sistema será capaz de cumplir con la EN14122-3.
Geometría y dimensionamiento
Uno de los aspectos fundamentales es la geometría del sistema.

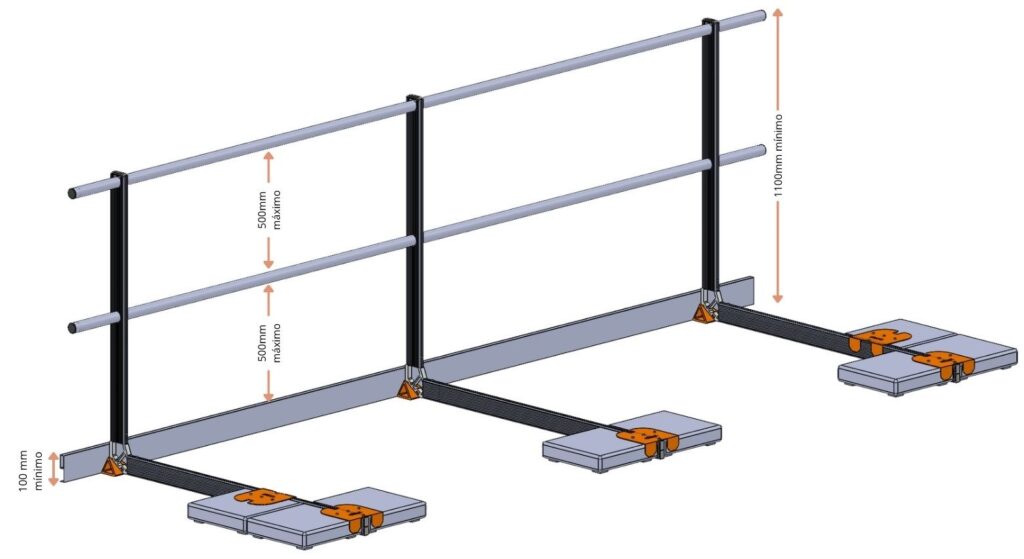

- La altura total, que debe de ser 1100mm como mínimo, la disposición del pasamanos, debe de existe como máximo 500mm de hueco libre entre la barra superior.
- La barra intermedia y el rodapié, donde este último a su vez debe de tener una medida como mínimo de 100mm pudiendo quedar separado del suelo como máximo 10mm
- Así como la separación entre montantes, deben ajustarse a criterios específicos establecidos por la normativa.
Estos parámetros no son arbitrarios: responden a la necesidad de evitar caídas, impedir el paso de personas o materiales y garantizar una resistencia adecuada frente a cargas horizontales.
Tipología de instalación
El diseño debe contemplar el tipo de instalación previsto. En función del soporte y del entorno, el fabricante desarrolla diferentes soluciones técnicas:
- Barandillas contrapesadas (Ananke Weight): para instalaciones sin perforación de la cubierta

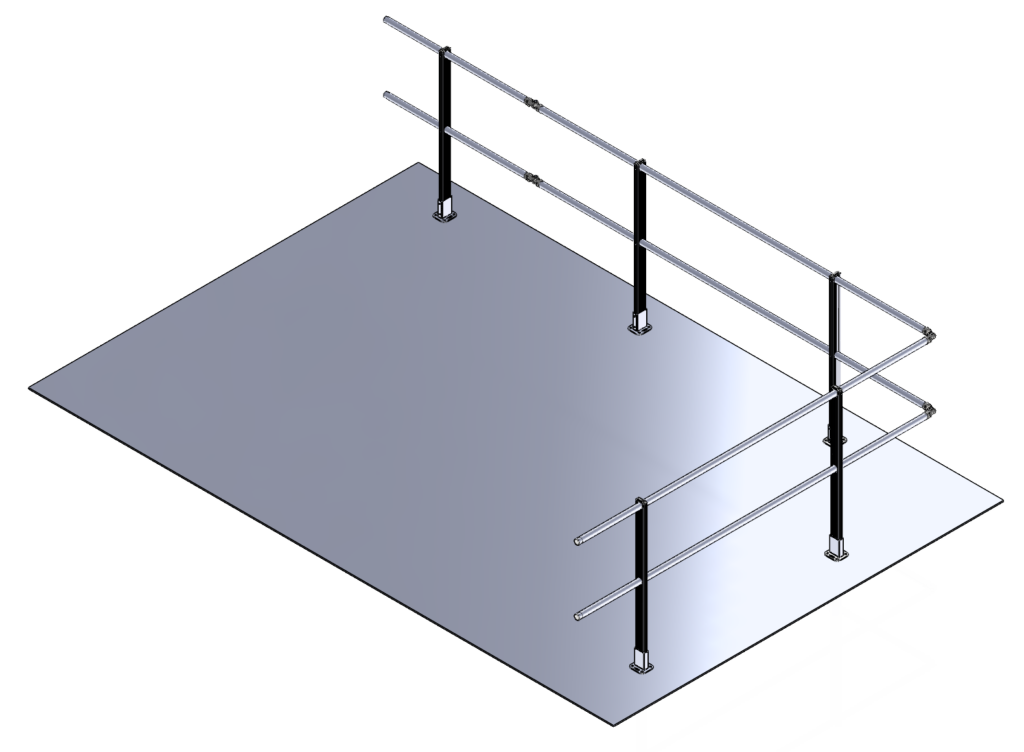

- Barandillas fijadas a suelo (Ananke Ground): mediante anclaje químico o mecánico
- Barandillas para chapa (Ananke Plate): con fijaciones específicas adaptadas a perfiles metálicos, principalmente remaches con junta estanca o tornillería autotaladrante.
- Barandillas ancladas a pared (Ananke Wall): para protección de petos laterales, bordes o huecos verticales
Cada configuración presenta condicionantes específicos que deben resolverse desde el diseño para asegurar su correcto funcionamiento. Importante cada una de las diferentes tipologías de barandilla debe de pasar ensayos de normalización independientes.
Adaptaciones especiales
En cubiertas inclinadas o con particularidades constructivas, es habitual desarrollar versiones específicas del sistema, como barandillas inclinadas que permiten mantener la verticalidad funcional del conjunto adaptándose a la pendiente de la superficie.
Un diseño deficiente en esta fase puede provocar problemas graves en etapas posteriores: dificultades de instalación, incumplimientos normativos o fallos estructurales. Por ello, esta etapa es crítica y requiere conocimiento profundo tanto de la normativa como del comportamiento real de los sistemas.
Desarrollo técnico y modelado del sistema
Una vez definidos los criterios de diseño, el siguiente paso consiste en trasladar estas especificaciones a un entorno técnico mediante modelado 3D y elaboración de planos de fabricación.
El uso de herramientas como Catia, SolidWorks, Autocad (diseño asistido por ordenador) permite al fabricante validar el sistema antes de producirlo físicamente. En esta fase se comprueba que:
- Todas las piezas encajan correctamente
- No existen interferencias geométricas
- El montaje será viable en condiciones reales de obra
- Las tolerancias de fabricación son adecuadas
Además, el modelado facilita la estandarización de componentes, aspecto clave para optimizar la producción y garantizar la repetibilidad del producto. También permite simular determinadas condiciones de uso, anticipando posibles puntos críticos que deberán reforzarse o rediseñarse.
Este trabajo previo reduce significativamente los errores en fabricación y contribuye a mejorar tanto la calidad del producto final como su facilidad de instalación.
Selección de materiales: criterios técnicos
La elección de materiales es otro de los pilares fundamentales en la fabricación de una barandilla de seguridad. No se trata únicamente de cumplir con requisitos mecánicos, sino de garantizar la durabilidad del sistema en condiciones reales de uso.

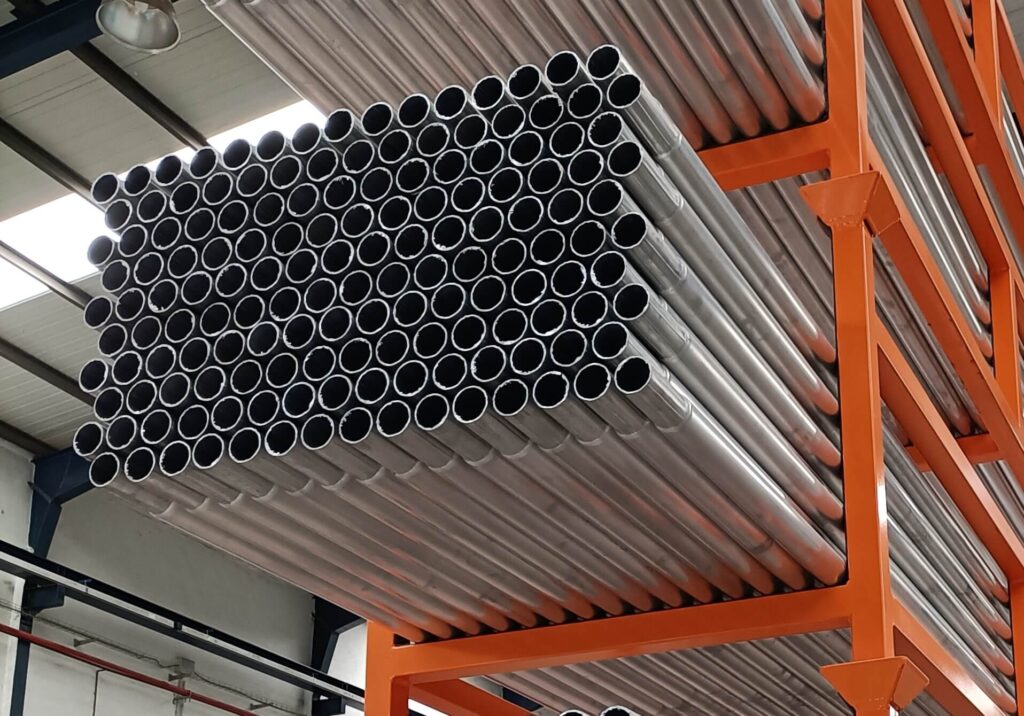

Aluminio como material principal
El aluminio se ha consolidado como uno de los materiales más utilizados en estos sistemas debido a:
- Excelente relación resistencia-peso
- Alta resistencia a la corrosión atmosférica
- Facilidad de mecanizado y conformado
- Comportamiento adecuado en instalaciones exteriores
Componentes complementarios
Junto al aluminio, es habitual emplear:
- Componentes plásticos técnicos: facilitan el ensamblaje, reducen el peso del sistema y evitan contacto directo entre metales, previniendo la corrosión galvánica. Siempre en elementos no sometidos a carga.
Errores frecuentes en selección de materiales
Uno de los errores más frecuentes en el mercado es la utilización de materiales inadecuados o de calidad insuficiente, lo que provoca deterioro prematuro del sistema y compromete su seguridad a medio plazo. La selección debe realizarse con criterios técnicos rigurosos, considerando el entorno de instalación y las condiciones de exposición previstas.
Proceso de fabricación industrial
Una vez definidos el diseño y los materiales, se inicia el proceso de fabricación, que incluye diferentes operaciones:
- Corte y mecanizado de perfiles de aluminio
- Punzonado de elementos estructurales
- Ensamblaje de componentes
- Preparación de kits de instalación
Precisión y repetibilidad
En esta fase, la precisión y la repetibilidad son factores críticos. Cada pieza debe fabricarse conforme a las especificaciones definidas en el diseño, respetando las tolerancias establecidas y asegurando la correcta funcionalidad del conjunto.
La organización del proceso productivo influye directamente en la eficiencia y en la capacidad del fabricante para ofrecer plazos de entrega competitivos. La estandarización de componentes y la optimización de procesos permiten reducir costes y fabricar una barandilla más competitiva sin comprometer la calidad.
Pruebas internas y verificación del sistema
Antes de someter el producto a ensayos oficiales, el fabricante debe realizar pruebas internas destinadas a verificar el comportamiento del sistema.
Estas pruebas permiten comprobar:
- Resistencia estructural de los componentes
- Estabilidad del conjunto ante cargas horizontales
- Funcionamiento correcto de las uniones y anclajes
- Comportamiento ante solicitaciones dinámicas
Aunque no sustituyen a los ensayos certificados, estas verificaciones internas son fundamentales para detectar posibles deficiencias y corregirlas antes de avanzar en el proceso.
El objetivo es minimizar el riesgo de fallo en los ensayos obligatorios con agentes externos y garantizar que el sistema cumple con las expectativas definidas en el diseño.
Control de calidad y consistencia del producto
El control de calidad es una etapa transversal que acompaña a todo el proceso de fabricación, pero que adquiere especial relevancia en la fase final antes de la comercialización.
Aspectos verificados
En este punto se revisan:
- Dimensiones y tolerancias de los componentes
- Acabados superficiales y tratamientos protectores
- Integridad de los componentes estructurales
- Correcto ensamblaje del sistema
- Funcionalidad de elementos de fijación
Un sistema de control de calidad eficaz no solo evita la salida de productos defectuosos, sino que contribuye a reforzar la confianza del cliente y la reputación técnica del fabricante.
Ensayos y certificaciones según EN14122-3

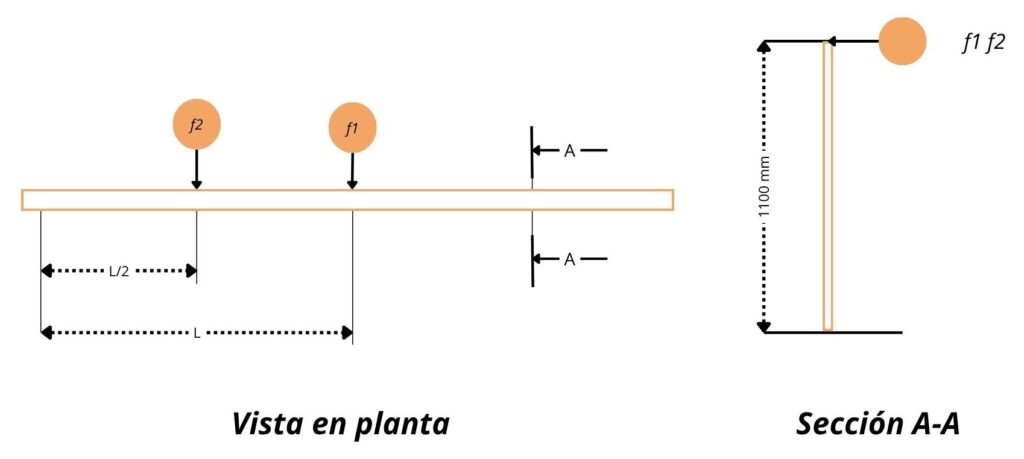

Uno de los pasos más importantes en la fabricación de una barandilla de seguridad es la realización de ensayos conforme a la norma EN14122-3.
Objetivo de los ensayos
Estos ensayos verifican que el sistema:
- Soporta las cargas para las que ha sido diseñado
- Cumple con los requisitos de seguridad establecidos por la normativa
- Presenta un comportamiento estructural adecuado ante cargas horizontales
- Mantiene su integridad bajo condiciones de uso previstas
Certificación por entidades independientes

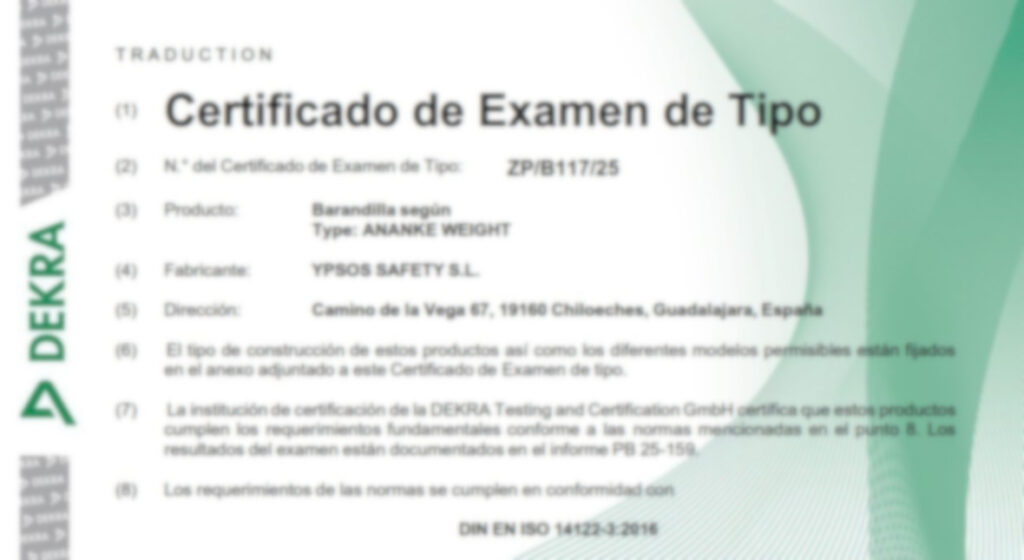

La realización de ensayos en laboratorios o entidades independientes (como DEKRA, APPLUS+, etc.) aporta un nivel adicional de garantía y credibilidad técnica. La certificación:
- Demuestra el cumplimiento normativo de forma objetiva
- Facilita la prescripción del producto por técnicos de PRL
- Aporta confianza a responsables de seguridad y salud
- Permite la trazabilidad técnica del sistema
La instalación como parte integral del sistema
Aunque frecuentemente se considera una fase independiente, la instalación forma parte esencial del sistema de barandilla. Un producto correctamente diseñado y fabricado debe ser también viable de instalar en condiciones reales de obra.
Factores críticos en instalación
- Rapidez de montaje: reduce tiempos de exposición al riesgo
- Ergonomía del proceso: minimiza esfuerzos y posturas forzadas
- Adaptabilidad a diferentes superficies: flexibilidad ante condiciones variables
- Claridad de instrucciones: facilita el montaje correcto
Desde el punto de vista del fabricante, diseñar sistemas que simplifiquen la instalación supone un valor añadido importante, reduciendo tiempos de ejecución y minimizando la posibilidad de errores durante el montaje.
Errores comunes en fabricación y selección de barandillas
A pesar de la existencia de normativa clara, en el mercado persisten soluciones que no cumplen con los requisitos necesarios. Entre los errores más habituales se encuentran:
- Ausencia de ensayos certificados por entidades independientes de todos los sistemas
- Uso de materiales de calidad insuficiente o inadecuados para el entorno
- Diseños que dificultan la instalación o generan riesgos adicionales
- Falta de control de calidad sistemático en la producción
- Dimensionamiento incorrecto de componentes estructurales
- Ausencia de documentación técnica completa
Estos problemas no solo afectan a la durabilidad del sistema, sino que pueden comprometer directamente la seguridad de los usuarios. Por ello, resulta fundamental seleccionar fabricantes que ofrezcan garantías reales de cumplimiento normativo y calidad contrastada.
Valor añadido del fabricante especializado
Más allá del cumplimiento estricto de la normativa, un fabricante especializado aporta valor en aspectos como:
- Diseño orientado a la instalación: sistemas pensados para facilitar el montaje en obra
- Modularidad de los sistemas: adaptabilidad a diferentes configuraciones
- Optimización de tiempos en obra: reducción de plazos de instalación
- Soporte técnico: asesoramiento en fase de proyecto e instalación
- Documentación completa: manuales, certificados y fichas técnicas
Este enfoque permite mejorar la productividad en obra y reducir los costes asociados a la instalación, sin renunciar a los estándares de seguridad exigidos por la normativa.
Conclusión
La fabricación de una barandilla de seguridad conforme a la EN14122-3 es un proceso técnico complejo que requiere la integración de conocimientos especializados, control de calidad riguroso y validación mediante ensayos certificados.
Desde el diseño inicial hasta la instalación final, cada fase del proceso influye en el comportamiento del sistema y en su capacidad para garantizar la seguridad de los trabajadores. Cumplir con la normativa es imprescindible, pero no suficiente si no se acompaña de una correcta ejecución técnica en todas las etapas.
