En trabajos de seguridad se pone atención a las partes más delicadas de la cubierta. En concreto, nos referimos a lucernarios y tragaluces, que forman parte del diseño industrial para dar iluminación y ventilación en el interior de las instalaciones sobre las que se encuentran.
Es importante conocer los riesgos y cómo evitar el peligro de caída en altura, aplicando los sistemas de seguridad adecuados a cada cubierta.
AÑOS FABRICANDO
Cubiertas protegidas
Producto homologado
Uno de los puntos que más riesgos presentan sobre una cubierta son lucernarios y tragaluces, sobre todo cuando no existe un recorrido seguro sobre lucernarios bien definido.
50×50
2.7 mm
+10 años
— Nuestros modelos
Como especialistas en seguridad en altura, en Ypsos diseñamos y fabricamos soluciones de protección rígida para lucernarios adaptadas a cada proyecto. Nuestros productos están ensayados y certificados, con materiales de calidad, fiables y duraderos en el tiempo.
— Resto de soluciones
— ¿Qué cubierta tienes?
En Ypsos contamos con Pignus Skylight Fix, destinada a la protección de tragaluces o claraboyas de forma interior. Bandeja metálica cincada, adaptable a cualquier tamaño, forma y tipo de superficie. Instalación sin levantar la claraboya.
Accesorios prefabricados para cubiertas. Lucernarios individuales en materiales plásticos. Especificaciones de producto y métodos de ensayo.
Es la versión italiana de la norma europea EN 1873. Especifica los requisitos para cúpulas fabricadas con materiales plásticos.
Accesorios prefabricados para tejados. Claraboyas individuales de plástico. Especificaciones del producto y métodos de ensayo.
La malla rígida de seguridad anticaídas es de simple torsión galvanizada. Este tipo de dispositivos son más resistentes que una red textil, aguantan a los cambios del tiempo y no tienen fecha de caducidad.
Respuesta presupuesto
Años garantía
Plazo medio fabricación
Producción nacional
— Cómo trabajamos
Contamos con un equipo técnico que analiza cada caso para proporcionar la mejor solución en función a la estructura, el uso que se le va a dar y el nivel de riesgo. Ofrecemos diferentes tipos de mallas de protección para diferentes cubiertas frágiles, diseñadas a medida.
01 / VISITA
Identificamos los lucernarios y tragaluces, evaluamos la estructura y el interior de la nave para detectar obstáculos y determinar el nivel de riesgo real.
02 / PROYECTO
Elegimos entre Pignus Panel, Plate, Skylight Fix o Special según el tipo de superficie: panel sándwich, chapa grecada, claraboya o cubierta deck.
03 / FÁBRICA
Producimos cada malla rígida galvanizada en territorio nacional, a medida, con bandeja metálica cincada y tornillería de fijación adaptada a tu cubierta.
04 / ASESORAMIENTO
Acompañamos al cliente con documentación técnica, fichas de producto y asesoramiento para que la instalación cumpla con la normativa sin contratiempos.
— Cómo trabajamos
Pide tu presupuesto sin compromiso y mejora la seguridad de tu instalación con la solución que mejor se adapte al proyecto.
L–V · 7:00 a 15:00 · Atención técnica directa
Te respondemos en menos de 24 horas laborables.
— Cómo trabajamos
Los sistemas de protección para lucernarios se ensayan bajo la norma UNE-EN 1873, que regula los accesorios para sistemas de claraboyas y fijaciones de techo. Adicionalmente, la norma UNE-EN 14963:2007 establece los requisitos de los lucernarios continuos de plástico, lo que sirve de base para entender su limitación de carga. En el ámbito de la PRL, el RD 1627/1997 y el RD 486/1997 establecen la obligación de proteger las superficies frágiles. PIGNUS PLATE está certificado bajo ambas normas técnicas; PIGNUS SPECIAL bajo EN 1873.
La malla flexible —como PIGNUS PLATE— utiliza un tejido de simple torsión que se adapta a la geometría del lucernario y absorbe la energía de una caída mediante deformación controlada. La malla rígida —como PIGNUS SPECIAL— es una rejilla electrosoldada con bastidor que mantiene su forma bajo carga, lo que la hace más adecuada para lucernarios con grandes luces entre apoyos o para instalaciones donde la protección puede recibir cargas adicionales, como en cubiertas fotovoltaicas.
Cuando exista posibilidad de acceso de personas a la cubierta: trabajos de mantenimiento, instalación o inspección de equipos, limpieza, o cualquier otra actividad que implique presencia humana sobre la cubierta. En naves industriales con equipos de climatización, instalaciones fotovoltaicas o sistemas de ventilación en cubierta, el acceso periódico es habitual y la protección de los lucernarios es, en consecuencia, obligatoria.
Un lucernario cumple una función útil: llevar luz natural al interior de la nave sin depender de iluminación artificial. El problema es que para hacerlo utiliza materiales translúcidos —fibrocemento, policarbonato, plástico reforzado— que no están dimensionados para soportar el peso de una persona.
Desde arriba, en muchas cubiertas de chapa o panel, el lucernario tiene exactamente el mismo aspecto que el resto de la superficie. Misma altura, mismo plano, misma apariencia visual. La diferencia solo se percibe cuando ya se ha pisado, y entonces es demasiado tarde.
Los accidentes por caída a través de lucernarios tienen una característica que los hace especialmente graves: no hay margen de reacción. No hay un borde que permita agarrarse, no hay una red visible que avise del peligro. La caída es inmediata y la altura suele ser la de la nave completa.
La prevención de este riesgo tiene una solución técnica clara: protección colectiva permanente instalada sobre el lucernario, que soporte la carga dinámica de una caída antes de que se produzca. Es lo que hacen los sistemas PIGNUS de Ypsos Safety.
No existe un único tipo de lucernario ni una única configuración de cubierta. La protección tiene que adaptarse a lo que hay instalado, no al revés. Por eso Ypsos Safety dispone de dos soluciones complementarias dentro de la familia PIGNUS, cada una diseñada para un contexto técnico específico.

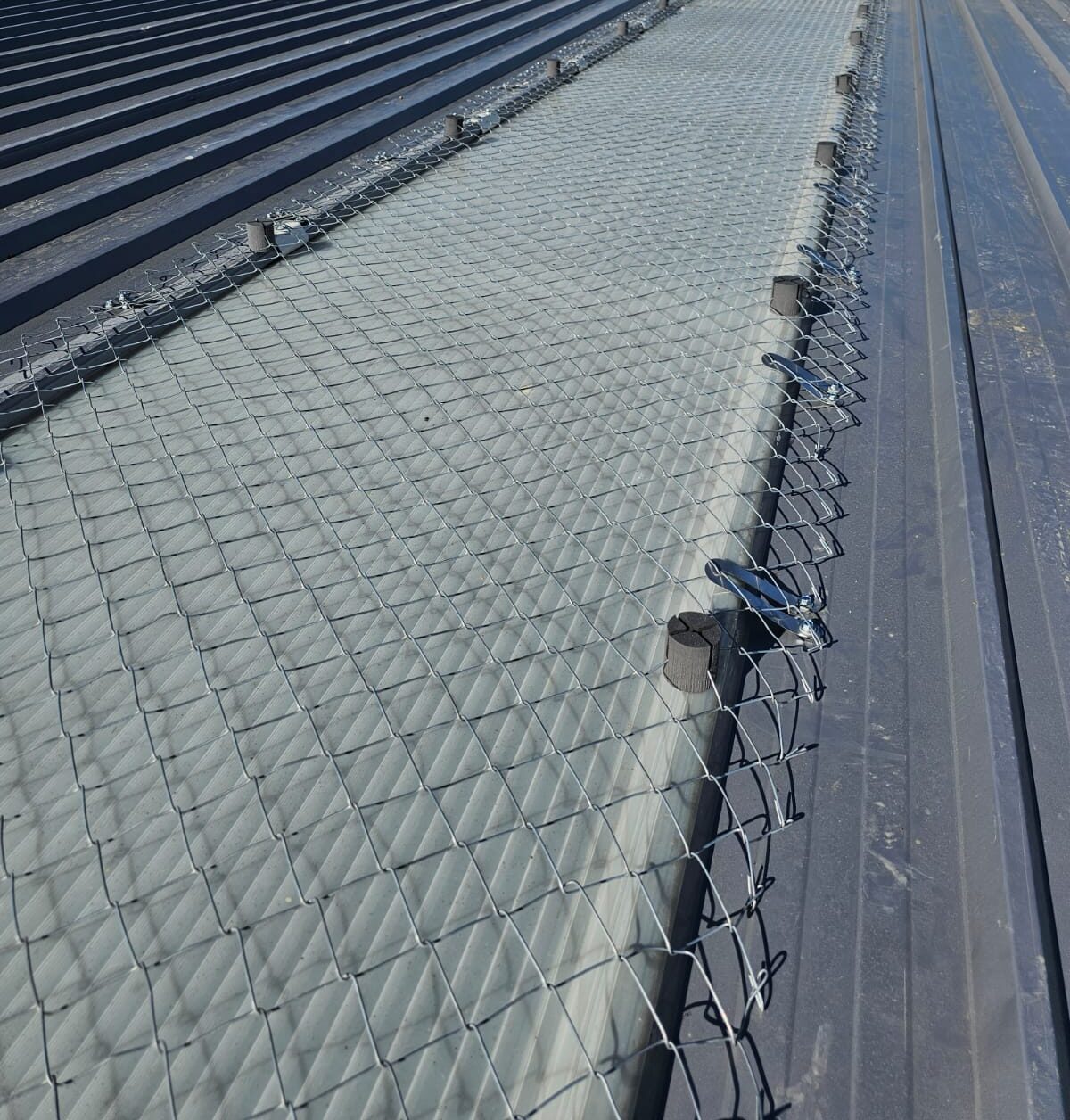

PIGNUS PLATE es la solución para lucernarios en cubiertas de chapa. Malla de alambre de simple torsión galvanizada, con el mismo sistema de tacos de separación y juntas de estanqueidad que caracteriza a todos los productos PIGNUS: sin rozamientos, sin vibraciones, sin vías de agua.
Características técnicas:
Normativa: UNE-EN 14963:2007 · UNE-EN 1873:2015 + A1:2016 · UNI-EN 1873:2014 · DIN-EN 1873:2015
La longitud personalizable hasta 25 metros es un dato relevante: muchos lucernarios en cubiertas industriales son continuos, recorriendo toda la longitud de la nave. PIGNUS PLATE se fabrica a medida para cubrir esa longitud de una pieza, sin empalmes intermedios que puedan comprometer la continuidad de la protección.
PIGNUS SPECIAL es la solución cuando las condiciones del proyecto requieren mayor rigidez estructural. Una rejilla sólida electrosoldada con bastidor y escuadras de anclaje, fabricada con hilo de 5 mm para garantizar alta resistencia mecánica.
Está diseñada específicamente para dos situaciones que la malla flexible no resuelve de forma óptima: lucernarios que salvan grandes distancias entre apoyos, y cubiertas donde ya hay —o va a haber— una instalación de placas solares.
Características técnicas:
Normativa: UNE-EN 1873:2015 + A1:2016 · UNI-EN 1873:2014 · DIN-EN 1873:2015
La fabricación adaptada a proyecto no es un eufemismo comercial. PIGNUS SPECIAL se diseña para cada instalación, teniendo en cuenta las dimensiones del lucernario, la distancia entre puntos de apoyo, las cargas previstas y la compatibilidad con cualquier estructura fotovoltaica existente o futura.
Esta es la pregunta más frecuente cuando un técnico de prevención, un proyectista o un responsable de mantenimiento empieza a especificar protección para lucernarios. La respuesta depende de tres factores: el tipo de cubierta, la dimensión del lucernario y el uso previsto de la zona.
Elige PIGNUS PLATE (malla flexible) cuando:
La cubierta es de chapa grecada o similar y los lucernarios tienen dimensiones estándar. La malla flexible se adapta mejor a geometrías variables y a configuraciones donde la longitud del lucernario es el parámetro crítico —hasta 25 metros de un solo tramo. Es también la solución más habitual en intervenciones de mantenimiento sobre cubiertas existentes, por su facilidad de instalación y su compatibilidad con fijaciones en chapa fina.
Elige PIGNUS SPECIAL (rejilla rígida) cuando:
